Hi,
heute war ich dann mal richtig fleißig und habe mich an die Aufnahmen für die Richtbank gemacht.
Auf dem Plan standen heute die Aufnahmen für die Stabiaufnahme vorne und die Blattfederaufnahme.
Als Erstes mal schön die Aufnahmepunkte gereinigt, die Halter sollen ja nicht auf 5mm Rost verschraubt werden :D.
Nun ging es an das Anfertigen der Halter.
Für die Stabiaufnahmen habe ich mich dazu entschlossen für beide Löcher re/li ein Stück Flachstahl mit Gewinde anzufertigen welches auf das Vierkantrohr geschweißt wird, wie eine Art Winkel.
Gesagt getan – Maße abgenommen und angefertigt. Alles schön mit Gewinden versehen damit man keine Muttern zum kontern benötigt.
Damit Alles schön winklig ist, mit Anschlagwinkeln und Schraubzwingen das Ganze fixiert.
Danach angepunktet, die Winkel entfernt und fest verschweißt.
Zum Schluß noch mit der Lamellenscheibe alles glatt geschliffen – fertig ;).
Nun kam der schwierige Teil, das ausrichten der Träger.
Die Querstrebe habe ich wieder mit Anschlagwinkeln und Schraubzwingen fixiert, natürlich alles mehrmals gemessen und ausgerichtet bis es passte.
Die Aufnahmen nach oben habe ich dann in allen 3 Achsen via, na was wohl ?, genau den Anschlagwinkel und den Schraubzwingen ausgerichtet.
Dann wieder Punktverschweißt.
Nun waren die Blattfeder Halter an der Reihe.
Da ich ein Maß von 78,7 mm gemessen habe, habe ich mit Hilfe von 20x5mm Flachstahl auf das 50×50 Vierkantrohr eine entsprechende Aufnahme konstruiert und verschweißt.
Auch hier kamen wieder die Anschlagwinkel und Schraubzwingen zum Einsatz.
Die Querstrebe ist bereits grob ausgerichtet und die Halter montiert.
Um nicht auf Genauigkeit zu verzichten (ich war dann schon ganz schön erschlagen), werde ich die Feinjustierung dann morgen vornehmen.

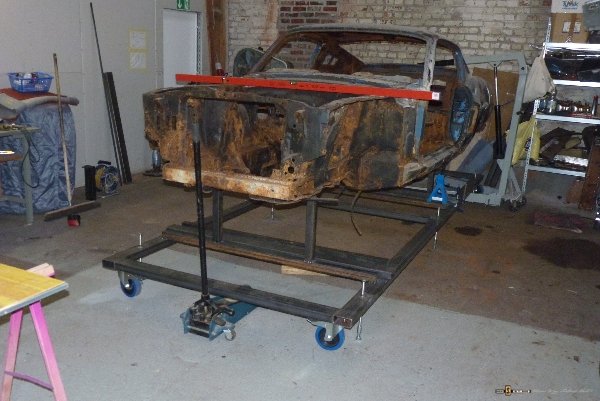

Und hier die Impressionen von heute:
