Hi,
heute ging es mal wieder in die Halle.
Und weiter mit der Richtbank.
Folgende Halter habe ich heute gebaut:
- Upper suspension front mounting hole
- Bumper bracket front mounting hole
- Lower control arms mounting hole
- Rocker panel

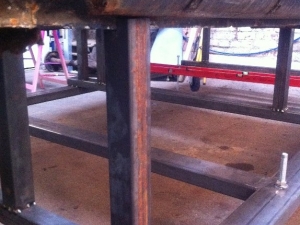

Die Rocker panel Abstützungen haben keine wirklich Führung, diese sind einfach nur dazu da um den Schweller zu halten wenn alles drum herum herausgetrennt ist ;).
Wie man auf den Bildern sieht heute eher einfache Konstruktionen.

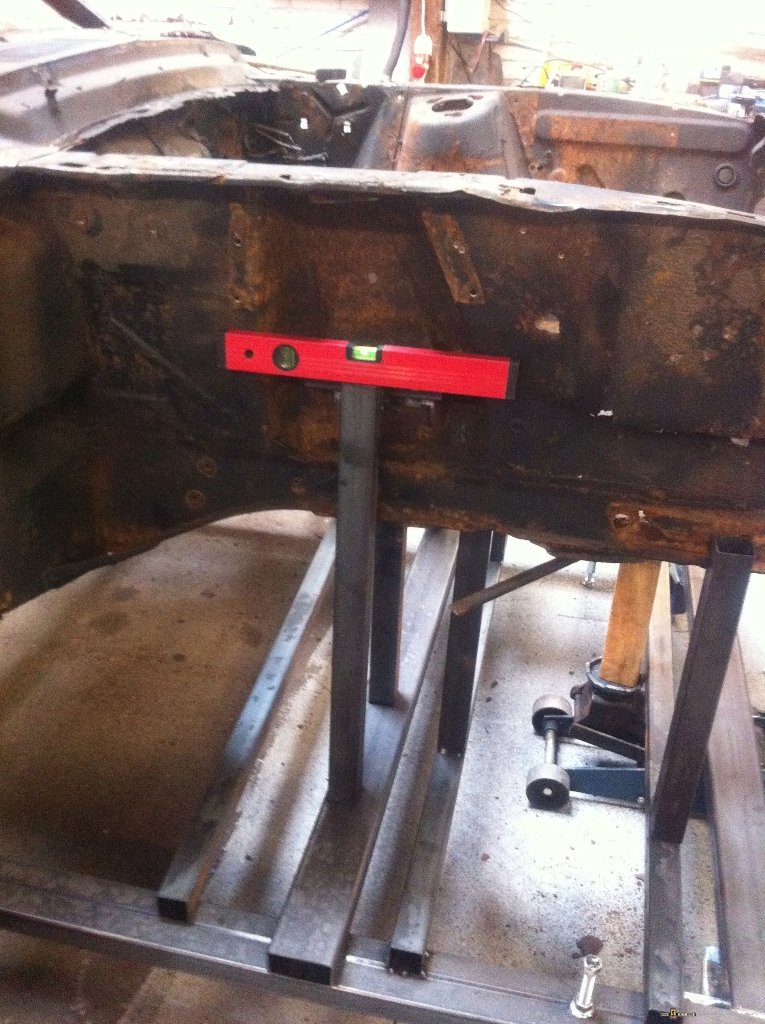

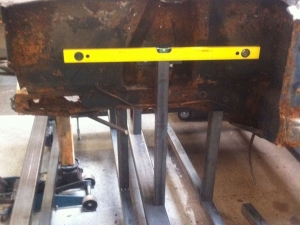

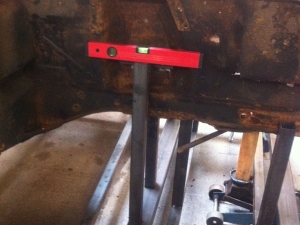

Die Fahrerseite war doch schon ganz schön verzogen im Bereich der Achsaufnahmen, so war es gut das ich dort eine zusätzliche Halterung eingebaut habe.
Nun fehlen nur noch 3 Halterungen und ich kann die Richtbank fertig bauen.
Dazu werden dann noch alle verbauten Halter mit Schweißnähten statt Punkten versehen und es werden noch Streben zur besseren Stabilität angebracht.

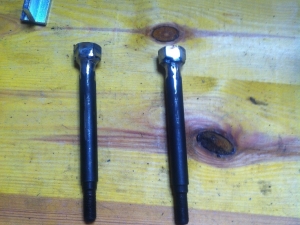

Auf dem 4. Bild sieht man die umgebauten leaf spring shackles die nun als Schraube zur Befestigung an der Aufnahme dienen können.

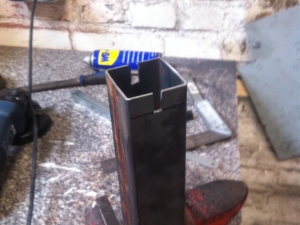

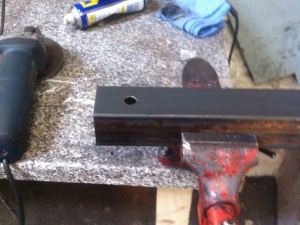

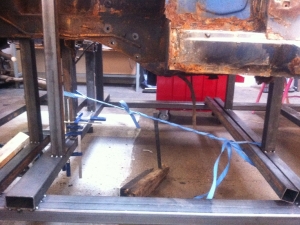

Auf Bild 6 meine extrem moderne Spannvorrichtung ;).

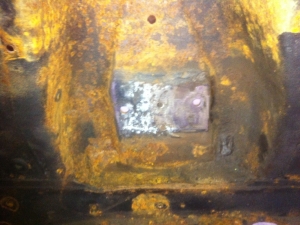

Auf Bild 8 kann man vage erkennen das die oberen Querlenker Befestigungen unter dem Rost tatsächlich auch noch Blech beinhalten …

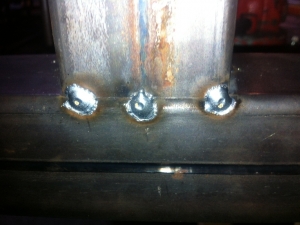

Bild 10: Als ITler bin ich schon recht stolz das meine Schweißpunkte nun so aus sehen !!!
Die Ergebnisse des heutigen Tages:
